Trong ngành cơ khí chính xác, chế tạo khuôn mẫu hay kiểm tra chất lượng sản phẩm (QC), việc sai lệch dù chỉ 0.001 mm cũng có thể dẫn đến việc hủy bỏ cả một lô hàng giá trị cao. Để giải quyết bài toán kiểm tra kích thước các rãnh hẹp, độ dày then hay các vị trí khó tiếp cận, Mitutoyo 422-230-30 chính là “vũ khí tối thượng” được các kỹ sư trên toàn thế giới tin dùng.
1. Tổng Quan Về Thương Hiệu Mitutoyo Và Dòng Sản Phẩm 422-230-30
Mitutoyo là thương hiệu đo lường chính xác hàng đầu đến từ Nhật Bản với lịch sử gần một thế kỷ hình thành và phát triển. Các sản phẩm của hãng nổi tiếng với độ bền vô địch, độ chính xác tuyệt đối và thiết kế tối ưu cho người dùng.

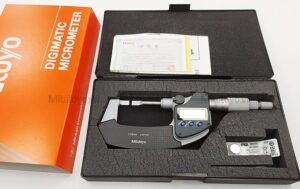

Panme điện tử đo ngoài Mitutoyo 422-230-30 (0-25mm) thuộc dải sản phẩm cao cấp, được thiết kế chuyên biệt để đo đường kính rãnh của trục khuỷu, rãnh then và các phần bất tiện khác mà các loại panme đầu tròn thông thường không thể len lỏi vào được.
2. Thông Số Kỹ Thuật Chi Tiết Của Panme Mitutoyo 422-230-30
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Thương hiệu | Mitutoyo (Nhật Bản) |
| Mã sản phẩm | 422-230-30 |
| Ký hiệu Model | CPM30-25MX |
| Phạm vi đo | 0 – 25 mm |
| Độ hiển thị (Độ phân giải) | 0.001 mm |
| Độ chính xác (Sai số) | ±3 µm |
| Loại đầu đo | Dạng dẹt (Blade type) – Type A |
| Độ dày đầu đo | 0.75 mm |
| Cấp bảo vệ | IP65 (Chống nước bụi, dầu cắt gọt) |
| Hệ đơn vị | Mét (mm) |
3. Những Đặc Điểm Nổi Bật Làm Nên Tên Tuổi Của Mitutoyo 422-230-30
Đột phá với thiết kế đầu đo dẹt (Blade Anvil & Spindle)
Điểm khác biệt đắt giá nhất của dòng 422-230-30 chính là hai đầu đo được mài mỏng như lưỡi dao, với độ dày chỉ 0.75 mm. Thiết kế này cho phép thiết bị dễ dàng luồn lách vào các rãnh cực hẹp trên chi tiết máy để đo độ dày đáy rãnh – điều mà các dòng panme tiêu chuẩn khó thực hiện.
Trục tâm của thước không xoay (non-rotating spindle) giúp giữ đầu đo dẹt cố định hướng, không làm trầy xước bề mặt chi tiết khi tiến hành đo.
Công nghệ chống nước, kháng bụi chuẩn IP65
Môi trường xưởng cơ khí luôn tràn ngập bụi kim loại, dầu làm mát và độ ẩm cao. Với chứng nhận IP65, panme điện tử Mitutoyo 422-230-30 có khả năng kháng bụi tuyệt đối và chịu được các tia nước áp lực thấp từ mọi hướng. Bạn có thể tự tin sử dụng máy ngay tại khu vực gia công mà không sợ hỏng hóc mạch điện tử bên trong.
Màn hình LCD sắc nét và các tính năng thông minh
- Hàm ORIGIN: Cho phép thiết lập lại điểm Zero ban đầu một cách dễ dàng.
- Hàm ZERO/ABS: Cho phép chuyển đổi linh hoạt giữa phép đo tuyệt đối và phép đo so sánh (tương đối).
- Hàm HOLD: Giữ lại giá trị hiển thị trên màn hình khi bạn đo ở những góc khuất không thể nhìn trực tiếp.
- Cảnh báo điện áp thấp & lỗi tính toán: Giúp người dùng chủ động thay pin và tránh các sai số không đáng có.
Độ bền vượt trội với chất liệu cao cấp
Khung của panme được làm bằng thép tinh luyện, bọc lớp nhựa cách nhiệt cao cấp giúp hạn chế tối đa sự giãn nở nhiệt do thân nhiệt từ tay người sử dụng truyền sang. Đầu đo được làm bằng hợp kim cứng (Carbide-tipped) chống mài mòn cực tốt, duy trì độ chính xác hoàn hảo qua nhiều năm tháng.
4. Ứng Dụng Thực Tế Của Thước Đo Mitutoyo 422-230-30
Nhờ thiết kế “đặc chủng”, sản phẩm này là trợ thủ đắc lực trong các ngành công nghiệp sau:
- Gia công cơ khí chính xác: Đo chiều rộng, độ sâu rãnh then trên các trục truyền động, trục khuỷu piston.
- Sản xuất linh kiện điện tử: Kiểm tra độ dày các bo mạch, các khe hở nhỏ trên vỏ thiết bị.
- Ngành chế tạo ô tô – xe máy: Kiểm tra dung sai các chi tiết chuyển động vi mô trong động cơ.
- Phòng Lab / QC / QA: Cung cấp dữ liệu đo lường chuẩn xác để nghiệm thu sản phẩm trước khi xuất xưởng.
5. Hướng Dẫn Sử Dụng Và Bảo Quản Đúng Cách Chuẩn Chuyên Gia
Để chiếc panme đắt tiền này luôn bền bỉ và giữ được độ chính xác như mới, bạn cần tuân thủ các nguyên tắc sau:
Trước khi đo:
- Vệ sinh sạch sẽ bề mặt hai đầu đo dẹt bằng vải mềm, không xơ hoặc giấy lau chuyên dụng.
- Kiểm tra điểm Zero (điểm gốc): Quay bánh xe cho 2 đầu đo chạm nhẹ vào nhau, sử dụng bánh xe vi sai / Ratchet Stop để kiểm soát lực. Nếu màn hình không hiển thị 0.000, hãy nhấn giữ nút ORIGIN để reset.
Trong khi đo:
Không dùng lực quá mạnh khi ép đầu đo vào chi tiết. Luôn luôn quay bánh xe tinh chỉnh (Ratchet Stop) cho đến khi nghe tiếng “tạch tạch” từ 3-5 lần để đảm bảo lực đo đồng đều.
Sau khi đo & bảo quản:
- Lau sạch mồ hôi tay, bụi bẩn và dầu cắt gọt bám trên thước.
- Thoa một lớp dầu chống gỉ mỏng, như dầu Mitutoyo chuyên dụng hoặc dầu máy khâu, lên các bề mặt kim loại.
- Lưu ý quan trọng: Khi cất vào hộp, tuyệt đối không để 2 đầu đo chạm khít vào nhau. Hãy để một khoảng hở nhỏ từ 0.5 – 1 mm để tránh hiện tượng giãn nở nhiệt gây bó cứng trục.
- Nếu không sử dụng trong thời gian dài, trên 3 tháng, hãy tháo pin ra khỏi thiết bị để tránh rò rỉ axit làm hỏng mạch điện.
