Trong các hệ thống đường ống công nghiệp hiện đại, việc lựa chọn khớp nối chất lượng cao đóng vai trò vô cùng quan trọng nhằm đảm bảo độ kín, độ bền và khả năng vận hành ổn định lâu dài. Khớp nối cho ống thép không gỉ BENKAN là giải pháp được nhiều doanh nghiệp tin dùng nhờ chất lượng đạt tiêu chuẩn cao và độ tin cậy vượt trội.
Với thiết kế dạng ép chính xác, vật liệu thép không gỉ chất lượng cao và khả năng thi công nhanh chóng, sản phẩm giúp tối ưu hiệu quả lắp đặt, hạn chế rò rỉ và nâng cao độ an toàn cho toàn bộ hệ thống đường ống.
Cấu trúc khớp nối BENKAN
Molco Joint tương thích với các ống thép không gỉ phù hợp với tiêu chuẩn JIS G 3448.
Thân khớp được làm từ thép không gỉ SUS 304, bên trong các rãnh có gắn vòng đệm IIR. Khi ống được lắp vào đúng vị trí, việc siết ống bằng dụng cụ bóp chuyên dụng của BENKAN Việt Nam sẽ giúp đảm bảo độ bền và độ kín nước cho hệ thống.
Cấu trúc khớp nối dạng ép BENKAN
Phạm vi áp dụng
- Áp dụng cho ống thép không gỉ dùng cho đường ống thông thường theo tiêu chuẩn JIS G 3448.
- Ứng dụng trong hệ thống cung cấp nước, nước nóng, nước ấm lạnh, nước làm mát và các loại chất lỏng khác.
- Áp lực sử dụng tối đa: 1.0 MPa tương đương 10.2 kgf/cm².
- Nhiệt độ sử dụng tối đa: dưới 80°C.
Lưu ý: Sản phẩm không thể sử dụng cho các ống trong dòng hơi nước, bao gồm cả chiều đi và chiều về.
Đối với các điều kiện sử dụng đặc biệt như khí nén, ozone, khí trơ, nước tinh khiết, dung dịch không đông hoặc dầu thực vật, vui lòng liên hệ với chúng tôi để được tư vấn chi tiết trước khi sử dụng.
Tiêu chuẩn chất lượng
Molco Joint đã đạt tiêu chuẩn của Hiệp hội Thép không gỉ Nhật Bản SAS 322. Ngoài ra, sản phẩm cũng được chứng nhận là nhà máy OEM của BENKAN, đảm bảo chất lượng ổn định và đáp ứng các yêu cầu kỹ thuật trong thi công đường ống.
Đặc điểm nổi bật của khớp nối BENKAN
- Chất liệu thép không gỉ chất lượng cao, chống ăn mòn hiệu quả.
- Độ bền cơ học cao, chịu áp lực và nhiệt độ tốt.
- Thiết kế chính xác, đảm bảo độ kín và hạn chế rò rỉ.
- Dễ dàng lắp đặt, giúp tiết kiệm thời gian thi công.
- Phù hợp với nhiều hệ thống đường ống thông thường.
Ứng dụng của khớp nối BENKAN
- Hệ thống cấp thoát nước.
- Nhà máy thực phẩm và đồ uống.
- Ngành hóa chất.
- Hệ thống HVAC.
- Nhà máy sản xuất công nghiệp.
- Đường ống dẫn khí và chất lỏng.
BENKAN là thương hiệu nổi tiếng với các giải pháp phụ kiện và khớp nối đường ống đạt tiêu chuẩn kỹ thuật cao, mang đến hiệu suất vận hành ổn định và tuổi thọ sử dụng lâu dài cho hệ thống.
Việc lựa chọn đúng loại khớp nối không chỉ giúp tăng hiệu quả vận hành mà còn giảm thiểu chi phí bảo trì và đảm bảo an toàn cho toàn bộ hệ thống đường ống.
Phương pháp thi công khớp nối BENKAN

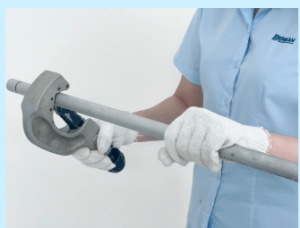

1. Cắt ống
Cắt ống bằng dụng cụ cắt ống chuyên dụng. Nên sử dụng máy cắt ống điện để hạn chế việc tạo ra ba via trong quá trình cắt.
Bước 1: Cắt ống

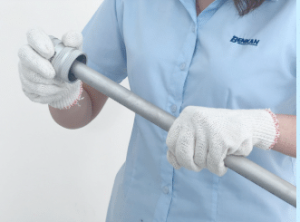

2. Loại bỏ ba via
Nếu tại vị trí cắt có ba via nhô ra ngoài, nên sử dụng dụng cụ xoáy ba via để loại bỏ, giúp đảm bảo chất lượng lắp ráp và tránh ảnh hưởng đến vòng đệm bên trong khớp nối.
Bước 2: Loại bỏ ba via

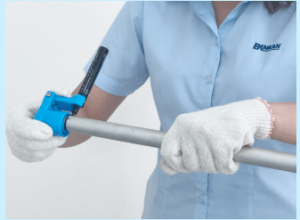

3. Lấy dấu
Sử dụng dụng cụ chuyên dụng để kẻ vạch lắp ráp trên ống. Việc lấy dấu chính xác giúp đảm bảo ống được lắp vào đúng vị trí theo yêu cầu kỹ thuật.
Bước 3: Lấy dấu

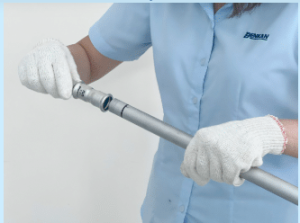

4. Lắp ống
Kiểm tra bằng tay để đảm bảo vòng đệm cao su trong khớp nối không bị thiếu và nằm đúng vị trí. Sau đó, lắp ống thẳng vào khớp nối đến vị trí đã đánh dấu.
Lưu ý: Không làm rách vòng cao su trong quá trình lắp ống.
Bước 4: Lắp ống

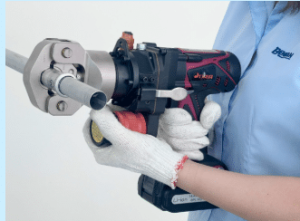

5. Bóp ống
Sử dụng dụng cụ bóp ống chuyên dụng do Công ty BENKAN Việt Nam giám định tiêu chuẩn để thực hiện thao tác bóp ống.
Lưu ý: Không sử dụng dụng cụ bóp ống không phải do Tập đoàn BENKAN sản xuất, nhằm tránh các lỗi thi công có thể xảy ra.
Bước 5: Bóp ống

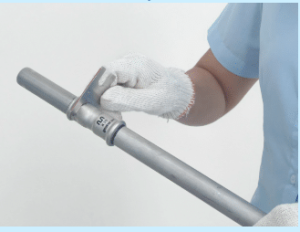

6. Kiểm tra bằng dưỡng lục giác
Sử dụng dưỡng kiểm lục giác đi kèm để xác nhận vị trí bóp đã được thực hiện chính xác hay chưa. Đây là bước quan trọng nhằm đảm bảo chất lượng thi công và độ an toàn của hệ thống đường ống sau khi lắp đặt.
Bước 6: Kiểm tra bằng dưỡng lục giác
Kết luận
Khớp nối cho ống thép không gỉ BENKAN là giải pháp phù hợp cho các hệ thống đường ống yêu cầu độ kín, độ bền và tính ổn định cao. Với vật liệu thép không gỉ SUS 304, thiết kế dạng ép chính xác và quy trình thi công chuyên dụng, sản phẩm giúp doanh nghiệp nâng cao hiệu quả vận hành, giảm thiểu rủi ro rò rỉ và tối ưu chi phí bảo trì trong dài hạn.
